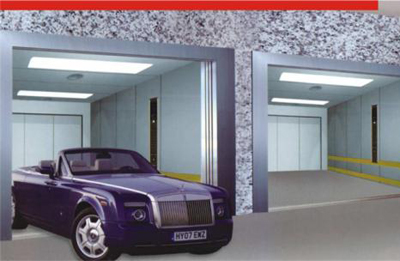

Thang máy tải xe hơi là một dạng thang máy tải hàng nhưng có yêu cầu riêng biệt. Kích thước và tải trọng phù hợp với nhóm xe 4 chỗ, 7 chỗ hoặc hơn. Người lái xe điều khiển xe chạy vào thang máy và điều khiển thang máy. Thang máy tải xe hơi dùng đưa xe từ một tầng của cao ốc xuống các tầng hầm là nơi đỗ xe. Xây dựng đường chạy xuống các tầng hầm chi phí tốn kém và mất rất nhiều diện tích, việc sử dụng thang tải xe sẽ tiết kiệm hơn rất nhiều.
Đưa xe lên các tầng cao thường là các showroom bán xe hơi. Thang máy tải xe thường có 2 cửa đối diện nhau để tránh cho việc quay đầu xe cần có diện tích cần thiết, có thể thiết kế một mâm xoay xe hơi ngang hướng ra vào của thang máy tải xe hơi.
Mâm xoay chịu được tải của xe hơi và có thể xoay tròn 360 độ. Xe hơi khi vào thang máy có tải trọng động và tải trọng tập trung ở các bánh xe. Thang máy tải xe hơi được thiết kế chắc chắn và phù hợp để không bị biến dạng trong suốt quá trình sử dụng.
Hệ thống truyền động:
Tùy thuộc vào kiến trúc của cao ốc, thang máy tải xe hơi sử dụng các kiểu truyền động sau:
- Loại truyền thống hộp số đặt phía trên hố thang máy: cần có phòng máy phía trên hố thang.
- Loại động cơ không hộp số, không phòng máy.
- Loại truyền động máy kéo đặt phía dưới: không cần phòng máy phía trên, tốc độ cao từ 30 – 60 m/phút.
Cabin:
Cabin được thiết kế chắc chắn, an toàn đảm bảo được tính bền vững. Các hệ thống giám sát chỉ cho thang máy chạy khi xe hơi đã vào đúng vị trí của cabin. Cabin có thể thiết kế loại có cửa trong hoặc không có cửa trong.
Cửa tầng:
Có thể thiết kế các kiểu cửa:
- Cửa cuốn theo phương thẳng đứng
- Cửa mở 3 cánh đóng mở về một phía được thiết kế khi chiều cao giữa các tầng thấp.
- Cửa mở 4 cánh, 6 cánh đóng mở trung tâm được điều khiển bởi cửa trong cabin.
